激光模拟射击系统示意

发稿时间:    来源:

       目前新兵射击训练主要分为瞄准和实弹射击两个部分,在做瞄准训练时,先瞄准然后起身,再检验,这样不仅很烦琐而且还带来另外个问题,这就是新兵训练结果很大程度上受检验水平的影响;另外实弹射击训练工作量大,牵涉到警戒、报靶、安全等诸多环节,再加上实弹的成本也较高;为此我们研制出一套自动步枪激光模拟射击训练系统,成功地解决了上述问题,它具有安全、简便、射击精度高、弹着点实时显示及语音报靶、成绩统计等功能。

系统原理

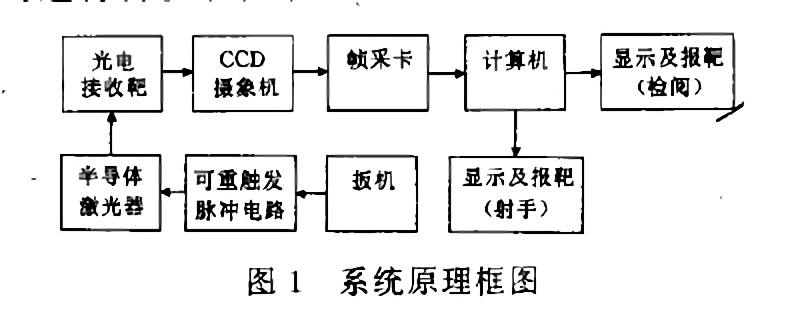

        图1为系统原理框图。当射手瞄准完毕,扣动扳机,枪机的击锤在撞击子弹底火的过程中,触发可重出发脉冲电路产生一定宽度的脉冲信号,驱动半导体激光器发出脉冲激光,光电接收靶接收到激光脉冲信号,通过CD摄象机及帧采卡将光信号实时捕捉并转化为数字信号送人计算机处理,得到对应的弹着点并实时显示,同时进行自动语音报靶(环数及方位)。



系主要构成



1. 半导体激光器

 半导体激光,中心波长635mm,功率大于功率大于5mW:剩用非球面镜遗镜组对激光进行最常,使得在100m处激光東的光直径不大于10mm。

2.可重触发脉冲发生与驱动电路用741,S123集成电路构成一可重触发脉冲电路,通过一个三极管驱动半导体激光器,确保通过半导体激光器的脉冲电流等于55mA脉冲宽度为50ms

3.光电接受靶



4,图象采第和计算机

CCD氯象机的出信号过同轴电,连到图象果第卡(果卡)的人增,采编卡将CCD输出的图象信号化为数字号入计算机进行处理,并通过显示都输出常点(显示环靶用一实心红色圆点显示弹着点),语音报出环数和方向(八个方向,分别为偏上、偏下、偏左、偏右、左上、左下、右上、右下)。

软件设计

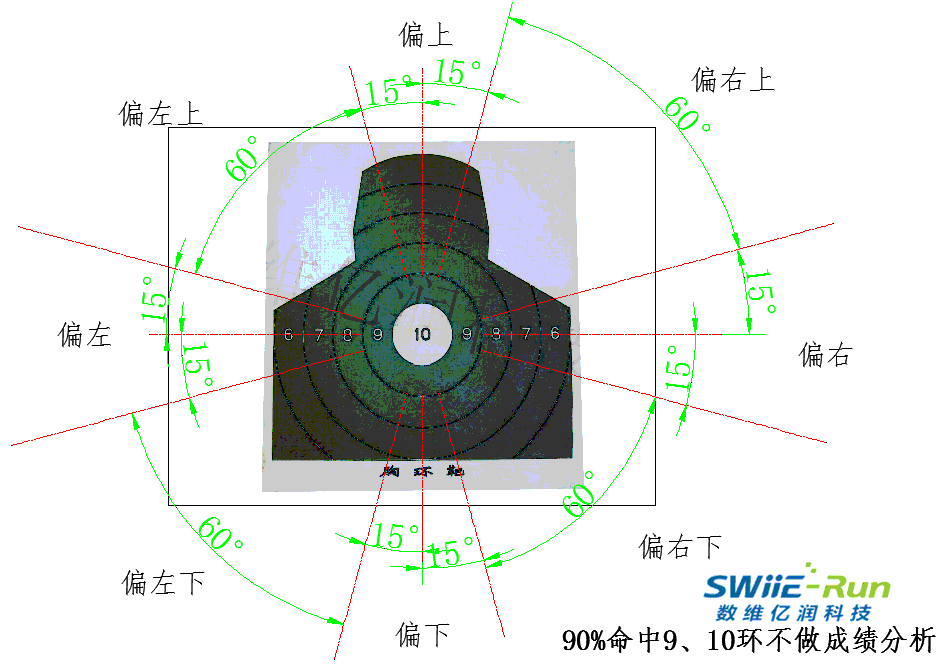

       胸环靶为一组半径分别为50、100、150200、250、30mm的同心圆,外加由10个拐点连接的线段相因而成,首先确定靶的中心(10环的中心)坐标,再分别确定10个拐点(见图b》的坐标,当计算机捉到光发出的脉冲信号后,首先确定光点的坐标,进而处理得到弹着点及相应的环数,井通过显示器显示出弹着点及音响语音报靶。

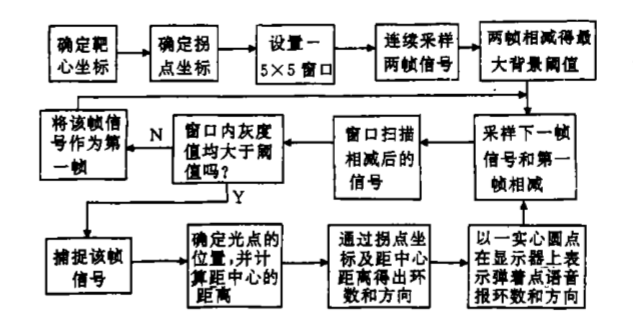

软件流程框图



        激光模拟射击系统增加了训练的科学性,大大提高了训练效率,由干采用空包弹射击,在安全,节的的同时,又有和实弹完全相同的仿真效果,系统设计合理,智能化程度高,功能比较全面,通过在烈日,明雨天等各种复杂气候下的反复实验,系统性能定可靠、精度高,抗干扰能力强,非常实用。
